[대비표]
[별지 1]
이 사건 출원발명(을1호증)
1. 주요 내용
가. 기술분야
본 발명은 운동장용 토양 조성물에 관한 것으로서, 보다 상세하게는 운동하기에 적합한 환경을 조성하면서도 건강에도 유익한 새로운 구성의 운동
장용 토양 조성물에 관한 것이다(식별번호 [0001]).
나. 해결하고자 하는 기술적 과제
운동장은 운동하기에 적합한 환경으로 조성되어야 한다. 구체적으로는 배수가 신속하게 이루어져야 하며, 넘어지거나 미끄러졌을 때 신체에
가해지는 충격이 원활히 흡수될 수 있어야 하고, 먼지도 많이 발생되지 않아야 한다. 뿐만 아니라 눈부심이 적고, 유해물질이 발생되지 않아야 하는 등
건강에도 무해하도록 조성되어야 한다(식별번호 [0002]).
운동장의 배수성을 위해 흔히, 마사토와 모래를 혼합하여 운동장을 조성하기도 하는데, 이 경우에는 모래에 의해 눈부심이 발생되어 눈의 피로를
유발하며, 비산먼지가 많이 발생되어 환경을 오염시키고 건강에도 좋지 않은 영향을 미쳐 운동장 사용과 교육에 많은 문제점을 초래한다(식별번호 [0003]).
본 발명은 배수성이 우수하고 다짐성이 좋아서 운동하기에 적합한 환경을 제공하며 건강에도 유익한 새로운 구성의 운동장용 토양 조성물을 제공하는
것이다(식별번호 [0007]).
다. 과제의 해결수단
본 발명의 일 특징에 따르면, 운동장을 조성하기 위한 운동장용 토양 조성물에 있어서, 흑운모, 황토, 마사토가 각각 15~25부피%, 20~30%부피%,
50~60부피% 포함되어 이루어진 것을 특징으로 하는 운동장용 토양 조성물이 제공된다(식별번호 [0008]).
본 발명의 다른 특징에 따르면, 상기 흑운모는 입도가 0.3mm미만인 것이 10~20부피%, 입도가 0.3~1mm인 것이 50~70부피%, 입도가 1~3mm인 것이
20~30부피%로 이루어진 것을 특징으로 하는 운동장용 토양 조성물이 제공된다(식별번호 [0009]).
라. 발명을 실시하기 위한 구체적인 내용
흑운모(黑雲母, biotite)는 단사정계에 속하는 광물로서, 원적외선 방사율이 황토나 맥반석보다 3배 이상 높은 94%이며, 탈취력과 항균성도 우수하다.
뿐만 아니라 전자파차단 및 아토피예방효과도 가지며, 게르마늄 함량이 36ppm에 이른다. 게르마늄은 독성물질을 흡착하여 독성이 없는 물질로 만드
는 제독작용을 한다. 따라서 게르마늄이 함유된 흑운모를 사용함으로써 게르마늄에 의해 제독효과를 얻을 수 있다. 이외에도 흑운모는 수중에서 물분자를
활성화시켜 용존 산소를 3배 이상 확보하는 등 산소응집력이 강하며, 보습기능도 우수하다(식별번호 [0016]).
이러한 흑운모는 입도가 조절되어 혼합되는데, 바람직하게는 전체 흑운모 100에 대하여 입도가 0.3mm미만인 것이 10~20부피%, 입도가 0.3~1mm
인 것이 50~70부피%, 입도가 1~3mm인 것이 20~30부피%로 이루어진다. 이와 같이 흑운모의 입도를 조절하는 것은 운동장의 배수성을 높이기 위한 것이다(식별번호 [0019]).
본 발명은 흑운모에 의해 원적외선이 방사되며, 항균, 탈취, 제독효과를 얻을 수 있으며, 배수성이 우수하면서도 흑운모의 보습성에 의해 먼지가 비산
되는 것이 방지된다. 또한, 흙다짐성이 좋아서 운동장이 적절한 수준의 경도를 가지므로 운동장이 쉽게 패이지 않는다. 또, 흑운모가 모래에 비해 빛 반사도가 낮아서 눈부심이 적게 발생되기 때문에, 눈의 피로가 적어서 눈 건강에 좋다(식별번호 [0023]).

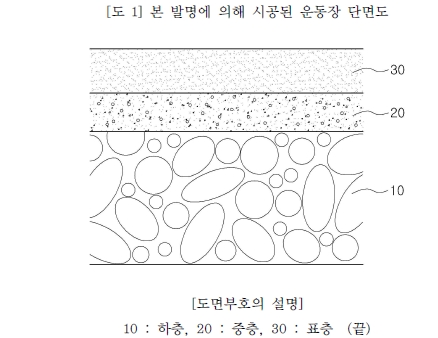

2. 도 면
[별지 2-1]
비교대상발명 1의 주요 내용(갑6호증)
1. 기술분야
본 발명은 운동장 시설 구축에 사용될 수 있는 황토를 포함해 혼합 또는 배합하여 기존의 황토가 가진 강한 점성을 보완하면서 친환경적인 조성물 및
이를 이용한 황토 운동장에 관한 것이다(식별번호 [0001]).
2. 해결하고자 하는 기술적 과제
종래의 운동장은 모래를 표피로 사용한 운동장이 대다수를 차지하였다. 기저층들을 쌓은 후 모래로 표피층을 만든 운동장은 모래의 특성상 투습성이 높
으면 쉽게 건조되어 먼지를 일으키기 쉬우며, 학생들이 넘어질 때 찰과상을 입기 쉬운 문제점이 있었다. 또한, 기저층 공사가 잘못될 경우 모래층을 투과한
수분이 빠져나갈 곳이 없게 되면 계속 모래 속에 남게 되어 모래 표치가 과도하게 찰지게 되는 문제 또한 발생했다(식별번호 [0002]).
본 발명은 운동장을 조성 시 필요한 황토를 포함하는 조성물을 제공하는 것이다(식별번호 [0006]).
3. 과제의 해결수단
본 발명은 황토, 목재칩 및 마사토가 포함된 운동장을 위한 조성물을 제공한다(식별번호 [0007]).
이때, 상기 운동장 조성물 100 중량부에 대하여 목재칩은 5~10 중량부 및 마사토는 38~42 중량부인 것이 바람직하다(식별번호 [0008]).
또한, 상기 운동장 조성물 100 중량부에 대하여 토양 안정제 0.5 중량부가 포함되는 것이 바람직하다(식별번호 [0009]).
또한, 상기 목재칩은 최대 길이가 1mm 이하인 것이 바람직하다(식별번호[0010]).
본 발명은 황토, 목재칩 및 마사토가 포함된 운동장 조성물을 표피층으로 하는 황토 운동장을 제공한다(식별번호 [0011]).
4. 발명을 실시하기 위한 구체적인 내용
바람직하게는 운동장 조성물 100 중량부에 대하여 황토 50 중량부, 목재칩8 중량부, 마사토 41.5 중량부를 포함하도록 할 수 있다(식별번호 [0045]).
끝.
[별지 2-2]
비교대상발명 2의 주요 내용(갑7호증)
1. 기술분야
본 발명은 황토흙 제조방법에 관한 것으로서, 특히 옥, 숯, 맥반석, 흑운모등의 원적외선을 발산하는 물질을 주성분으로 하는 황토흙의 제조방법에 관
한 것이다(1면 아래에서 2단락).
2. 해결하고자 하는 기술적 과제
통상적으로, 건물의 측벽이나 바닥에는 시멘트와 모래, 자갈 등을 혼합한 콘크리트가 도포된다. 이 콘크리트에는 라돈이 많이 함유되어 있어서 라돈으로
부터 인체에 해로운 방사능이 많이 방사되는 것은 물론, 콘크리트 특유의 냄새가 발생하여 건강을 해치는 원인이 되고 있다. 또한 이러한 콘크리트는 수분을 많이 흡수하기 때문에 세균이 서식할 수 있는 환경을 제공하게 된다(1면 아래에서 1단락).
따라서, 상기한 바와 같은 문제점을 해결하기 위한 본 발명의 목적은 옥분말, 숯분말, 맥반석분말을 첨가하여 황토흙을 제조하는 방법을 제공함에 있다
(2면 위에서 1단락).
본 발명의 다른 목적은 원적외선을 발산하는 황토흙의 제조방법을 제공함에 있다(2면 위에서 2단락).
본 발명의 또 다른 목적은 인체의 여러 가지 질병을 치료하고 건강을 증진시켜 주는 황토흙의 제조방법을 제공함에 있다(1면 위에서 3단락).
본 발명의 또 다른 목적은 흑운모 분말, 옥분말, 숯분말, 맥반석분말을 첨가하여 황토흙을 제조하는 방법을 제공함에 있다(2면 위에서 4단락).
3. 과제의 해결수단
상기한 바와 같은 목적을 달성하기 위한 제1견지에 따른 본 발명은 황토흙 25∼30%, 짚 10∼20%, 옥분말 10∼20%, 숯가루 10∼20%, 맥반석 분말 10∼
20%, 제오라이트 5∼15%, 게르마늄 2∼3%를 혼합한 다음, 이를 주택내부에 도포하여 마감 처리하는 과정으로 이루어진 황토흙의 제조방법 및 그 황토흙
으로 시공하는 방법을 제안한다(2면 위에서 5단락).
상기한 바와 같은 목적을 달성하기 위한 제2견지에 따른 본 발명은 황토흙 25∼30%, 흑운모 분말 10∼20%, 옥분말 10∼20%, 숯가루 10∼20%, 맥반석
분말 10∼20%, 제오라이트 5∼15%, 도박 1∼2%, 다시마즙 1∼2%를 혼합한 다음, 이를 주택내부에 도포하여 마감처리하는 과정으로 이루어진 황토흙의
제조방법 및 그 황토흙으로 시공하는 방법을 제안한다(2면 위에서 6단락). 끝.
